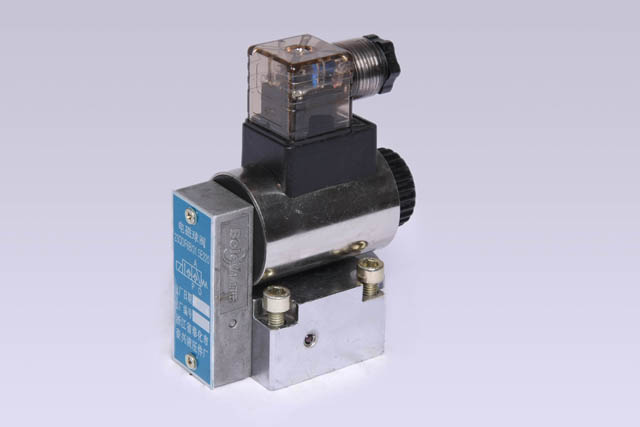

23QDF系列电磁换向阀
来源:    作者:  发布时间:2019-05-07,05:42   1663次浏览


(一)、用途

    1、23QDF6型球式电磁换向阀适用于以各种矿物油为工作介质的二通插装阀组件,以实

现无泄漏的先导控制。在满足降压一流量特性要求时,也可作为其他执行机构的方向控制。

    2.W23QDF6型球式电磁换向阀,选用耐蚀性能优良的材料制造,采用特殊工艺处理。也适用于非矿物油的工作介质使用。如乳化液、高水基液压油,甚至气动控制系统中。

(二)、结构

    3.球式电磁换向阀由电磁铁和换向阀组成。通过杠杆连接使电磁铁输出的推力放大,电

磁铁推杆位移使阀芯换向。

    4.阀芯采用优质材料的高精度钢球,无轴向密封长度。换向过程中不易造成困液流力产

生的径向卡紧,故具有换向可靠和换向工作频率高的特点。

    5.换向阀采用卸荷结构,能自动平衡系统工作介质压力变化对阀芯轴向作用力的影响。

始终保持阀芯处于恒定密封力的密封状态。

    6.应注意在阀芯换向过程中会出现短暂的三个油口相沟通的情况。

    7.换向阀为板式连接,尺寸符合DIN24340。

(三)、型号及主要技术参数

   8.型号含义

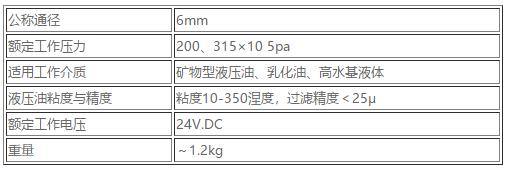

    9.主要技术参数:


    10.阀芯机能


    11.在下列条件下,连续换向2×10(4)次可靠无误。

    (1)在额定工作压车承载下;

    (2)在85%额定工作电压工作下:

    (3)在通电持续率为60%时,换向阀的换向频率为120次/分;

    (4)在环境温度为+40℃时;


(四)订货需知

    12.订货时须注明产品名称、型号、阀芯机能、额定工作压力和订货数量,如需适用非矿物油工作介质(如乳化液、高水基液体)使用的,应在型号前加注W。

    例:需订二位三通球式电磁换向阀10个,公称能径6毫米,常开型,额定工作压力315×10 5 帕,工作电压为直流24伏,则可写成23QDF6K/315E24×10。

    13.如有特殊要求,请在订货时提出。

    14.使用环境温度为一20℃至+40℃,相对温度≤95%,无雨雪侵蚀及爆炸气体的场合。

    15.电磁铁的额定工作制为长期工作制。

    16.通电持续率为60%时,电磁阀的额定换向率为12012.电磁铁工作电压变化范围为额定工作电压的+6%至一15%。

次/分。
