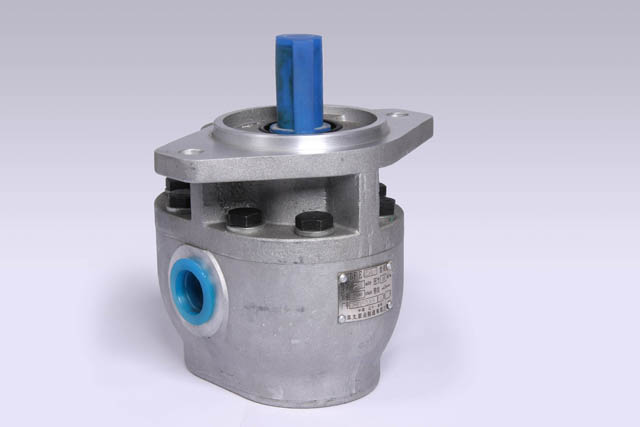

CBF-E(F)系列齿轮油泵

  CBF-E(F)系列中高压齿轮泵，是液压系统中的动力元件。它采用了高强度铝合金壳体、承载能力高的DU轴承及浮动侧板等结构、具有压力高、转速范围宽、结构简单、重量轻、工作可靠、使用寿命长等特点。广泛适用于工程机械、矿山机械和起重运输机械等液压系统中。

一:型号说明

CB　－＊　３　＊＊－＊　＊　＊　＊

①　　② 　③ 　④ 　⑤ 　⑥　⑦　⑧

① 产品代号   CBF

② 压力等级 　E:16MPa 　F:20MPa 　

③ 齿轮模数 　3

④ 公称排量 　(mL/r)

⑤ 安装形式 　A: 菱形法兰 　C: 矩形法兰 　T: 特殊法兰

⑥ 油口形式 　F: 法兰联接 　L: 螺纹联接 　

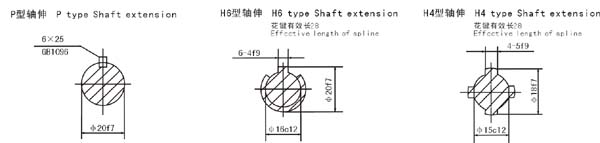

⑦ 轴伸形式 　P: 平键　 H: 矩形花键 　 Z: 半圆键　 B: 扁口键　

⑧ 旋　　向 　L: 左旋 （逆时针） 　R:右旋 （顺时针）（省略）

二:外形图

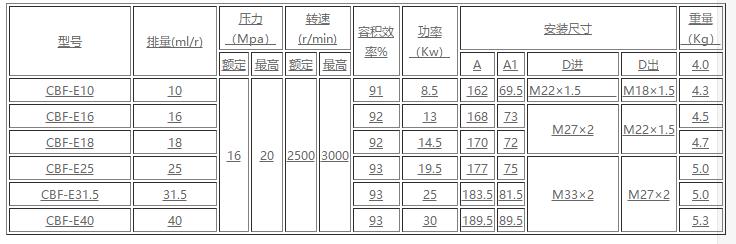

三:性能参数
